行者X500无人机与AA15激光雷达助力电力勘察

在电力勘察领域,面对复杂地形和恶劣环境时,如何高效、精准地完成任务一直是行业的核心需求。四川甘孜某地电力勘察项引入行者X500无人机与AA15激光扫描系统的组合方案,显著提升了勘察作业效率。

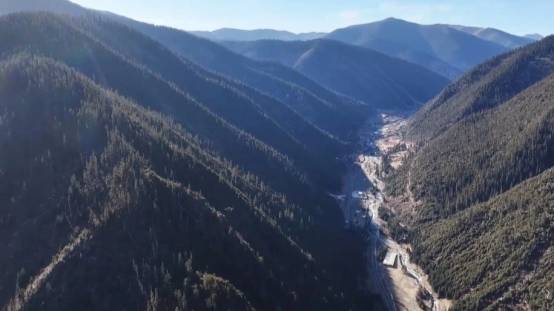

项目测区现场环境

此次项目地处高原山区,地形复杂多样,横跨山脊、峡谷、河流和草地,海拔高度从2985米一路攀升至4461米,最大高差达到1476米,平均海拔超过4000米,作业环境可谓极端。常年低温至-10℃的气候和频繁的大风天气,不仅加剧了飞行安全的风险,也对数据采集的稳定性、设备性能以及现场人员的作业效率提出了严峻挑战。然而,在这一系列考验下,行者X500与AA15的联合应用表现出了出色的稳定性与适应能力,助力项目团队顺利高效地完成了任务。

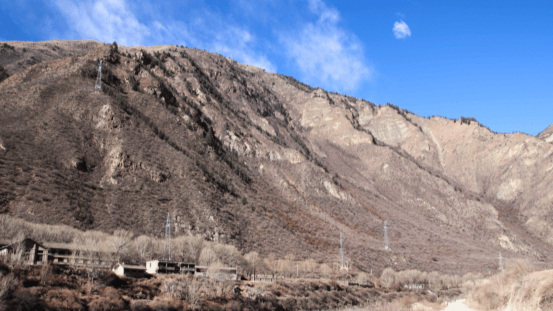

项目测区现场环境

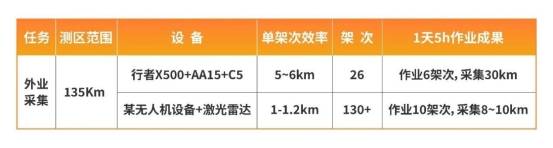

行者X500无人机在本次项目中凭借优异的续航能力和稳定的图传系统成为中坚力量,其最大图传距离可达20公里,即使在干扰的环境中也能持续保持飞行状态稳定,从而保障了数据回传的连续性与安全性。这种强大的图传能力大大减少了飞手调整起落点的频次,最大程度利用了飞行时间,提高了整体外业效率。在实际操作中,X500搭载总重量为2.5公斤的AA15与C5影像设备,共完成26个架次的飞行任务,高效采集了激光点云和影像数据。与项目单位以往使用的传统无人机相比,外业效率提升达3倍,显著缩短了作业周期。

展开全文

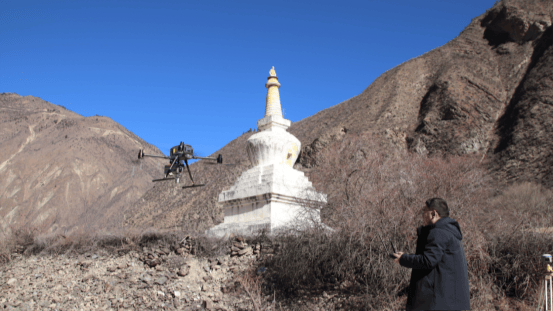

团队人员操作无人机作业

AA15激光扫描系统是此次勘察中实现高精度数据采集的关键设备。该系统集成了测绘级高精度激光雷达和高性能定位定姿模块,即便在250米航高下仍可稳定输出5厘米级别的测量精度,支持最高每秒200万点的发射频率和多达16次的回波能力。这样的技术指标确保了AA15在植被密集的峡谷地带依然能够精准穿透冠层,获取地表真实地形数据。在本次项目中,AA15在多段复杂地形中均展现出优异的穿透能力,所生成的剖面图地面点密集且连续,为后续的选线与设计提供了极具参考价值的三维数据成果。

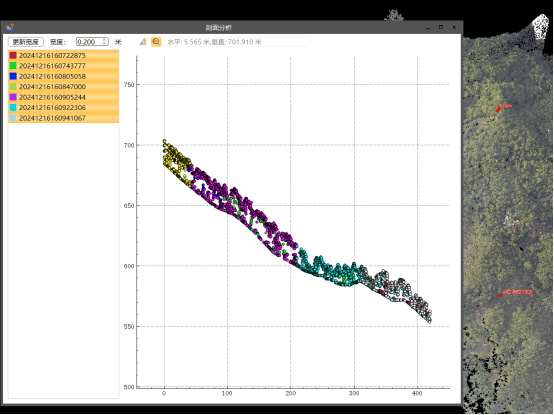

植被穿透效果(剖面图)

数据采集结束后,项目团队使用华测自研的CoPre软件对点云和影像数据进行自动整理与解算,快速输出了高精度的DOM与真彩色点云成果。通过在实地设置的10个检查点与成果数据进行比对,高程精度中误差被控制在2.5厘米以内,表现出色。后续借助CoProcess软件对点云数据进行去噪和滤波处理,可一键构建高精度DEM并生成等高线,大幅减少了人工操作步骤,提高了数据成果的完整性与专业度。

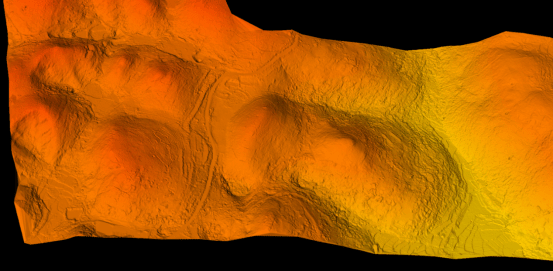

高精度DEM

从客户角度看,行者X500与AA15激光扫描系统的协同作业成果满足满足项目需求,客户在短时间内即可上手操作,飞行稳定、数据处理便捷且易于理解,极大缓解了传统方法中“设备复杂、操作繁琐、耗时耗力”的难题。此次四川甘孜项目的顺利完成,不仅展示了行者X500与AA15组合在应对高海拔、复杂地形等极端环境下的技术优势,也为电力勘察领域提供了新的作业思路。
