贵州山区测绘：行者X500与AA10协同作业

贵州的群山之中,一片约1.7平方公里的区域等待着被精准测绘。这里植被繁茂,山势起伏,海拔最高处达1200米,落差最大324米,地形复杂程度可见一斑。而此次测绘任务的目标,是要为这片区域构建出精确的三维模型,并绘制出1:500的地形图,为后续的旅游景区开发设计提供坚实的数据基础。

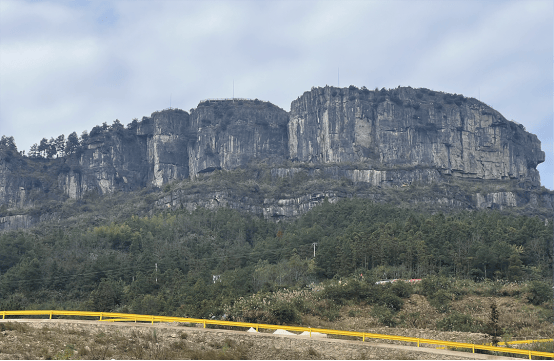

测区现场环境

在这样的任务面前,行者X500多旋翼无人机与AA10激光航测系统这对“黄金搭档”登场了。行者X500,宛如一位耐力与力量兼具的“飞行健将”,拥有长达50分钟的续航能力,能在20公里范围内实现高清图传,其毫米波避障技术更是如同敏锐的“眼睛”,能精准探测到80米内的障碍物,避障成功率高达98%以上,误检率低于0.1%,让飞行过程安全无忧。在实际作业中,它仅用43分钟就完成了1.7平方公里的复杂地形数据采集,落地时电量还剩余16%,充分展现了其出色的性能。

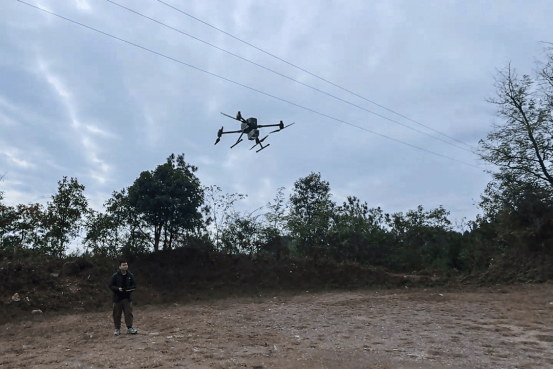

无人机起飞并开始采集数据

而AA10激光航测系统,则是精准数据采集的“利器”。它每秒可发射30万点,最多支持8次回波,强大的激光探测能力使其能够轻松穿透茂密的植被冠层,精准获取地面点数据。搭配上CoPre软件,数据处理变得高效又便捷。软件能在5分钟内完成12.2G数据的拷贝整理,4分钟完成空三解算,11分钟生成正射影像图。

展开全文

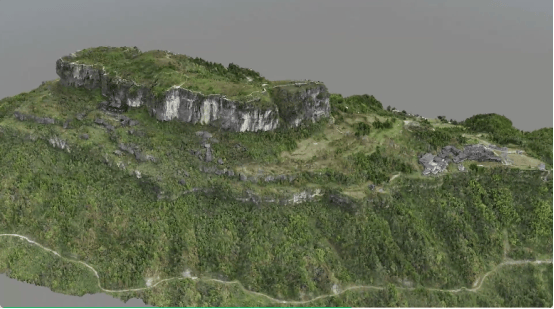

实景三维模型成果

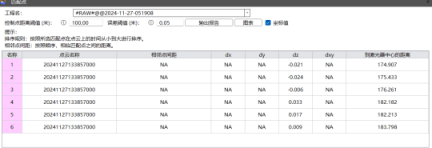

最终,仅用时3小时30分钟,1.7平方公里的三维模型重建便大功告成。技术人员还实地采集了6个检查点与成果数据进行比对,结果显示高程中误差仅为0.018米,完全符合项目标准。

行者X500与AA10的组合,在这次贵州某山区的测绘项目中大放异彩。它们一次作业就生成了彩色点云、TDOM、实景三维模型、高精度DEM和等高线等多种成果,满足了项目对地形测量的高精度需求。未布设像控点时,测量精度仍可达5cm,大幅降低了外业工作量和安全风险。
